RIKI-Ceton®-Schlitzrinnen

Produktmerkmale

Aus Hochleistungsbeton RIKI-CETON^®
DIN EN 1433 / DIN EN V 19580
Abflussquerschnitte von 113 bis 5.185 cm²
Breite Produktpalette
Teilweise in CETON^® PRO ausführbar – noch korrosionsbeständiger

Zeichnung Aufsicht Schlitzrinne mit Vermassung

Zeichnung Aufsicht Schlitzrinnen mit Vermassung

SR 12 | OE | 30x30

Abflussquerschnitt: 113 cm²
oben eben | ohne Innengefälle

Isometrische Zeichnung Schlitzrinne mit Vermassung

Innenabmessung	Breite	12 cm
	Höhe	12 cm
Außenabmessung	Breite oben	30 cm
	Breite unten	32 cm
	Höhe	30 cm
Bordstein	-
Gewicht	392 kg (2 m)
Belastung	D-400
Schlitzbreite	3/5 cm
Passlängen	1,00 - 1,99 m

SR 20 | OE | 32x38

Abflussquerschnitt: 314 cm²
oben eben | ohne Innengefälle

Innenabmessung	Breite	20 cm
	Höhe	20 cm
Außenabmessung	Breite oben	32 cm
	Breite unten	35 cm
	Höhe	38 cm
Bordstein	-
Gewicht	945 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

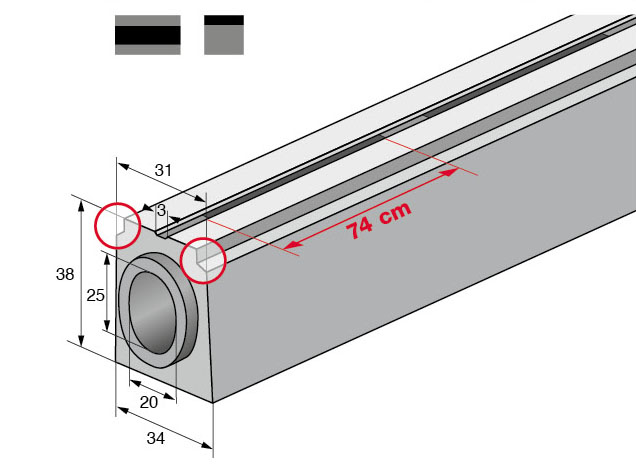

SR 20/25 | OE | 34x38

RIKI-CETON^®-HIGHWAY
• mit langen Schlitzen (nicht für Fahhradverkehr geeignet)
• mit Ausbuchtungen an den Oberkanten für besseren Asphaltanschluss
Abflussquerschnitt: 414 cm²
oben eben | ohne Innengefälle

Innenabmessung	Breite	20 cm
	Höhe	25 cm
Außenabmessung	Breite oben	31 cm
	Breite unten	34 cm
	Höhe	38 cm
Bordstein	-
Gewicht	785 kg (4 m)
Belastung	D-400
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

Ausschreibungstext (25 KB) | Download

SR 20/30 | OE | 32x45

Abflussquerschnitt: 514 cm²
oben eben | ohne Innengefälle

Innenabmessung	Breite	20 cm
	Höhe	30 cm
Außenabmessung	Breite oben	32 cm
	Breite unten	36 cm
	Höhe	45 cm
Bordstein	-
Gewicht	1.010 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 20/30 | OE | 32x45 | IG

Abflussquerschnitt: 514 - 314 cm²
oben eben | mit Innengefälle

Innenabmessung	Breite	20 cm
	Höhe	30 cm
Außenabmessung	Breite oben	32 cm
	Breite unten	36 cm
	Höhe	45 cm
Bordstein	-
Gewicht	1.140 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30 | OE | 40x46

Abflussquerschnitt: 706 cm²
oben eben | ohne Innengefälle

Innenabmessung	Breite	30 cm
	Höhe	30 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	44 cm
	Höhe	46 cm
Bordstein	-
Gewicht	1.285 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30 | GS | 40x45

Abflussquerschnitt: 706 cm²
Gefälle zum Schlitz | ohne Innengefälle

Innenabmessung	Breite	30 cm
	Höhe	30 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	44 cm
	Höhe	45 cm
Bordstein	-
Gewicht	1.190 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30 | OE | 40x46 | IG

Abflussquerschnitt: 706 - 514 cm²
oben eben | mit Innengefälle

Innenabmessung	Breite	30 cm
	Höhe	30 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	44 cm
	Höhe	46 cm
Bordstein	-
Gewicht	1.370 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30 | GS | 40x45 | IG

Abflussquerschnitt: 706 - 514 cm²
Gefälle zum Schlitz | mit Innengefälle

Innenabmessung	Breite	30 cm
	Höhe	30 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	44 cm
	Höhe	45 cm
Bordstein	-
Gewicht	1.265 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30 | GS | 40x45 | H 3·9·12·15

Abflussquerschnitt: 706 cm²
Gefälle zum Schlitz | ohne Innengefälle | mit Bordstein

Innenabmessung	Breite	30 cm
	Höhe	30 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	44 cm
	Höhe	45 cm
Bordstein	3 cm / 7 cm / 12 cm / 15 cm
Gewicht	1.255 - 1.470 kg (4 m)
Belastung	D-400
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30 | GS | 40x45 | IG | H 3·7·12·15

Abflussquerschnitt: 706 - 514 cm²
Gefälle zum Schlitz | mit Innengefälle | mit Bordstein

Innenabmessung	Breite	30 cm
	Höhe	30 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	44 cm
	Höhe	45 cm
Bordstein	3 cm / 7 cm / 12 cm / 15 cm
Gewicht	1.320 - 1.550 kg (4 m)
Belastung	D-400
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

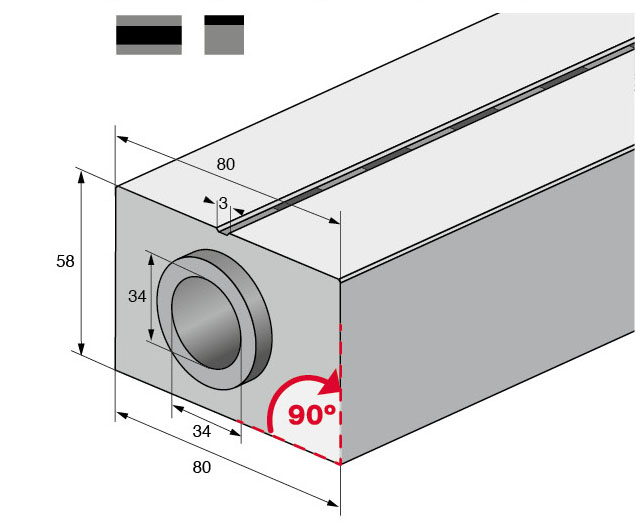

SR 34 | OE | 80x58

"Flughafen-Rinne"
• Oberfläche mit Besenstrich in Längsrichtung
• Außenwände senkrecht ohne Konizität
Abflussquerschnitt: 907 cm²
oben eben | ohne Innengefälle

Innenabmessung	Breite	34 cm
	Höhe	34 cm
Außenabmessung	Breite oben	80 cm
	Breite unten	80 cm
	Höhe	58 cm
Bordstein	-
Gewicht	3.730 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30/40 | OE | 40x55

Abflussquerschnitt: 1006 cm²
oben eben | ohne Innengefälle

Innenabmessung	Breite	30 cm
	Höhe	40 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	45 cm
	Höhe	55 cm
Bordstein	-
Gewicht	1.340 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30/40 | OE | 40x55 | IG

Abflussquerschnitt: 1006 - 706 cm²
oben eben | mit Innengefälle

Innenabmessung	Breite	30 cm
	Höhe	40 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	45 cm
	Höhe	55 cm
Bordstein	-
Gewicht	1.395 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30/40 | GS | 40x55

Abflussquerschnitt: 1006 cm²
Gefälle zum Schlitz | ohne Innengefälle

Innenabmessung	Breite	30 cm
	Höhe	40 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	45 cm
	Höhe	55 cm
Bordstein	-
Gewicht	1.320 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30/40 | GS | 40x55 | IG

Abflussquerschnitt: 1006 – 706 cm²
Gefälle zum Schlitz | mit Innengefälle

Innenabmessung	Breite	30 cm
	Höhe	40 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	45 cm
	Höhe	55 cm
Bordstein	-
Gewicht	1.395 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30/40 | GS | 40x55 | H 3·7·12·15

Abflussquerschnitt: 1006 cm²
Gefälle zum Schlitz | ohne Innengefälle | mit Bordstein

Innenabmessung	Breite	30 cm
	Höhe	40 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	45 cm
	Höhe	55 cm
Bordstein	3 cm / 7 cm / 12 cm / 15 cm
Gewicht	1.370 - 1.585 kg (4 m)
Belastung	D-400
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30/40 | GS | 40x55 | IG | H 3·7·12·15

Abflussquerschnitt: 1006 - 706 cm²
Gefälle zum Schlitz | mit Innengefälle | mit Bordstein

Innenabmessung	Breite	30 cm
	Höhe	40 cm
Außenabmessung	Breite oben	40 cm
	Breite unten	45 cm
	Höhe	55 cm
Bordstein	3 cm / 7 cm / 12 cm / 15 cm
Gewicht	1.440 - 1.660 kg (4 m)
Belastung	D-400
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 30/55 | GS | 45x75

Abflussquerschnitt: 1450 cm²
Gefälle zum Schlitz | ohne Innengefälle

Innenabmessung	Breite	30 cm
	Höhe	55 cm
Außenabmessung	Breite oben	45 cm
	Breite unten	50 cm
	Höhe	75 cm
Bordstein	-
Gewicht	2.110 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 40/50 | OE | 56x70

Abflussquerschnitt: 1660 cm²
oben eben | ohne Innengefälle

Innenabmessung	Breite	40 cm
	Höhe	50 cm
Außenabmessung	Breite oben	56 cm
	Breite unten	60 cm
	Höhe	70 cm
Bordstein	-
Gewicht	2.395 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

SR 40/60 | OE | 56x80

Abflussquerschnitt: 2060 cm²
oben eben | ohne Innengefälle

Innenabmessung	Breite	40 cm
	Höhe	60 cm
Außenabmessung	Breite oben	56 cm
	Breite unten	60 cm
	Höhe	80 cm
Bordstein	-
Gewicht	2.580 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Passlängen	1,00 - 3,99 m

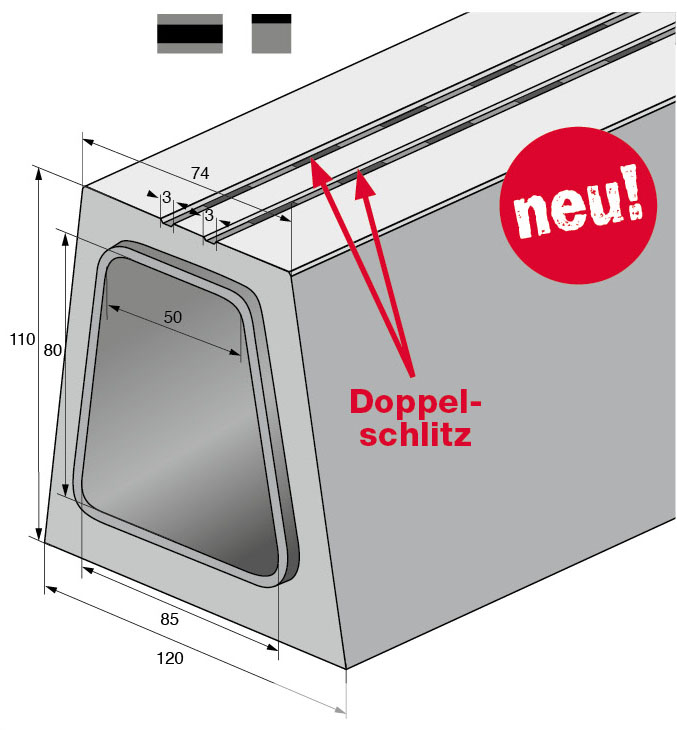

SR 50/80 | OE | 74x110

RIKI-MEGA-SLOT^®
• Doppelschlitz für mehr Einlaufvermögen
• hohes retentionsvermögen
Abflussquerschnitt: 5185 cm²
oben eben | ohne Innengefälle

Innenabmessung	Breite	50/85 cm
	Höhe	80 cm
Außenabmessung	Breite oben	74 cm
	Breite unten	120 cm
	Höhe	110 cm
Bordstein	-
Gewicht	5.550 kg (4 m)
Belastung	D-400 / F-900
Schlitzbreite	3/5 cm
Baulänge	3,50 m
Passlängen	1,00 - 3,49 m
