RIKI-Ceton®-Smart-Schlitzrinnen

Produktmerkmale

  • Aus Hochleistungsbeton RIKI-CETON®
  • Mit DIBT-Zulassung
  • Abflussquerschnitte von 314 bis 1.006 cm2
  • Für Bereiche mit wassergefährdenden Stoffen
  • Breite Produktpalette
Darstellung Smart-Schlitzrinne ohne Fundament
Zeichnung Aufsicht Smart-Schlitzrinne mit Vermassung

SR-SMART 20 | OE | 40x40

Abflussquerschnitt: 314 cm2
oben eben | ohne Innengefälle

Isometrische Zeichnung Smart-Schlitzrinne mit Vermassung
Innenabmessung Breite 20 cm
  Höhe 20 cm
Außenabmessung Breite oben 40 cm
  Breite unten 44 cm
  Höhe 40 cm
Bordstein -
Gewicht 1.320 kg (4 m)
Belastung F-900
Schlitzbreite 3/5 cm
Passlängen 1,00 - 3,99 m

SR-SMART 20/30 | OE | 40x50

Abflussquerschnitt: 514 cm2
oben eben | ohne Innengefälle

Isometrische Zeichnung Smart-Schlitzrinne mit Vermassung
Innenabmessung Breite 20 cm
  Höhe 30 cm
Außenabmessung Breite oben 40 cm
  Breite unten 45 cm
  Höhe 50 cm
Bordstein -
Gewicht 1.585 kg (4 m)
Belastung F-900
Schlitzbreite 3/5 cm
Passlängen 1,00 - 3,99 m

SR-SMART 20/30 | OE | 40x50 | IG

Abflussquerschnitt: 514 - 314 cm2
oben eben | mit Innengefälle

Isometrische Zeichnung Smart-Schlitzrinne mit Vermassung
Innenabmessung Breite 20 cm
  Höhe 30 cm
Außenabmessung Breite oben 40 cm
  Breite unten 45 cm
  Höhe 50 cm
Bordstein -
Gewicht 1.660 kg (4 m)
Belastung F-900
Schlitzbreite 3/5 cm
Passlängen 1,00 - 3,99 m

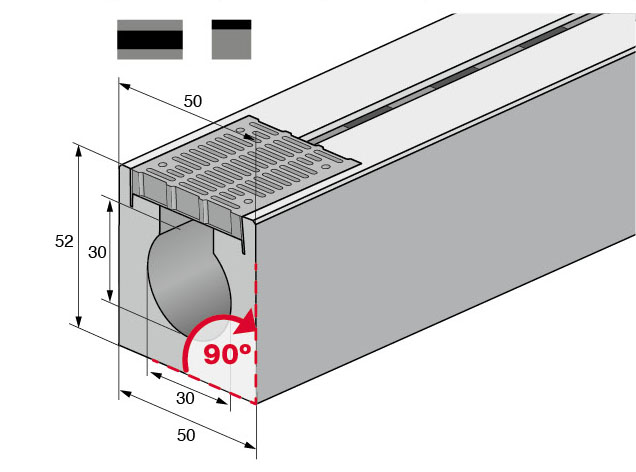

SR-SMART 30 | OE | 50x52

Abflussquerschnitt: 706 cm2
oben eben | ohne Innengefälle

Isometrische Zeichnung Smart-Schlitzrinne mit Vermassung
Innenabmessung Breite 30 cm
  Höhe 30 cm
Außenabmessung Breite oben 50 cm
  Breite unten 54 cm
  Höhe 52 cm
Bordstein -
Gewicht 1.975 kg (4 m)
Belastung F-900
Schlitzbreite 3/5 cm
Passlängen 1,00 - 3,99 m

SR-SMART 30/40 | OE | 50x60

Abflussquerschnitt: 1006 cm2
oben eben | ohne Innengefälle

Isometrische Zeichnung Smart-Schlitzrinne mit Vermassung
Innenabmessung Breite 30 cm
  Höhe 40 cm
Außenabmessung Breite oben 50 cm
  Breite unten 54 cm
  Höhe 60 cm
Bordstein -
Gewicht 2.085 kg (4 m)
Belastung F-900
Schlitzbreite 3/5 cm
Passlängen 1,00 - 3,99 m

SR-SMART 30/40 | OE | 50x60 | IG

Abflussquerschnitt: 1006 - 706 cm2
oben eben | mit Innengefälle

Isometrische Zeichnung Smart-Schlitzrinne mit Vermassung
Innenabmessung Breite 30 cm
  Höhe 40 cm
Außenabmessung Breite oben 50 cm
  Breite unten 54 cm
  Höhe 60 cm
Bordstein -
Gewicht 2.160 kg (4 m)
Belastung F-900
Schlitzbreite 3/5 cm
Passlängen 1,00 - 3,99 m
