Kanalschächte für Tiefbau / Umwelttechnik
Für jeden Zweck den richtigen Schacht.
Ein Rohr allein macht noch keinen Kanal. Schächte sind ein wichtiger Bestandteil eines jeden Kanalnetzes zur Belüftung, Kontrolle und Wartung. Dies gilt für alle Arten der Entwässerung - im privaten, industriellen und kommunalen Bereich.
Rinninger bietet Ihnen ein breites Sortiment an Schächten an, um für jeden Anwendungsfall ein geeignetes Bauteil liefern zu können. Denn durch die richtige Dimensionierung können erhebliche Kosten gespart werden.

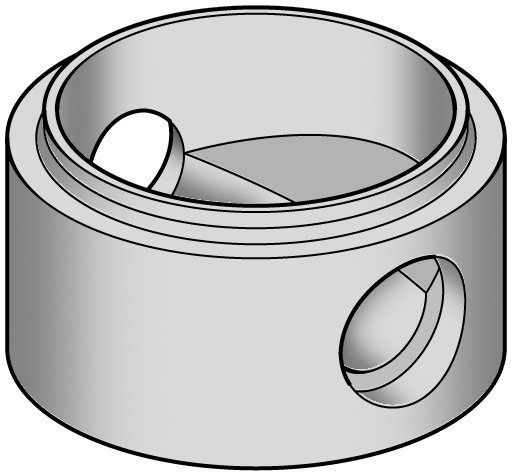

Hausanschlussschacht | DN 1000 |
Schachtunterteil | 1000 | Hausanschlussschacht
mit Betongerinne für gelenkigen Anschluss von Rohren aus PVC, STZG
Wandstärke 120 mm
DIN EN 1917 · DIN V 4034/Teil 1
|
Gerinne-ø mm |
Bauhöhe mm |
Gewicht kg/Stück |
| 150 | 700 | 1500 |
Zuschläge für RIKI-Fertigteilschächte
- Dichtungselement für PVC, STZG
- Abwinkelung im Betongerinne
- Seitenzulauf im Betongerinne
- Durchlaufreduzierung im Betongerinne
- Gerinnegefälle 2 - 10 cm
- Gerinnegefälle größer 10 cm
- Muffengefälle 2 % - 8 %
- Muffengefälle ab 9 %
- Zuschlag für STZG-Gerinne
Fertigteilschacht | DN 1000 |
Schachtunterteil | 1000
mit Betongerinne gerade, scheitelhoch, bis 2 % Gefälle, für Anschluss von SB, PVC, STZG, GGG, HDPE, GFK-Rohren
Wandstärke 120 mm
DIN EN 1917 · DIN V 4034/Teil 1
|
Gerinne-ø mm |
Bauhöhe mm |
Gewicht kg/Stück |
| 200 | 750 | 1560 |
| 250 | 800 | 1620 |
| 300 | 850 | 1930 |
| 400 | 950 | 1930 |
| 500 | 1050 | 2256 |
| 600 | 1150 | 2398 |
Zuschläge für Fertigteilschacht | DN 1000
- Dichtungselement für SB, PVC, STZG-L, GGG, HDPE, GFK-Rohre
- Abwinkelung im Betongerinne
- Seitenzulauf im Betongerinne
- Durchlaufreduzierung im Betongerinne
- Gerinnegefälle 2 - 10 cm
- Gerinnegefälle größer 10 cm
- Muffengefälle 2 % - 8 %
- Muffengefälle ab 9 %
- Zuschlag für STZG-Gerinne
Fertigteilschacht | DN 1200 |
Schachtunterteil | 1200
mit Betongerinne gerade, scheitelhoch, bis 2 % Gefälle, für Anschluss von SB, PVC, STZG, GGG, HDPE, GFK-Rohren
Wandstärke 135 mm
DIN EN 1917 · DIN V 4034/Teil 1
|
Gerinne-ø mm |
Bauhöhe mm |
Gewicht kg/Stück |
| 150 | 700 | 2200 |
| 200 | 750 | 2400 |
| 250 | 800 | 2560 |
| 300 | 850 | 2770 |
| 400 | 950 | 3100 |
| 500 | 1050 | 3360 |
| 600 | 1150 | 3510 |
| 700 | 1250 | 3800 |
| 800 | 1350 | 4100 |
Zuschläge für Fertigteilschacht | DN 1200
- Dichtungselement für SB, PVC, STZG-L, GGG, HDPE, GFK-Rohre
- Abwinkelung im Betongerinne
- Seitenzulauf im Betongerinne
- Durchlaufreduzierung im Betongerinne
- Gerinnegefälle 2 - 10 cm
- Gerinnegefälle größer 10 cm
- Muffengefälle 2 % - 8 %
- Muffengefälle ab 9 %
- Zuschlag für STZG-Gerinne
Fertigteilschacht | DN 1500 |
Schachtunterteil | 1500
mit Betongerinne gerade, scheitelhoch, bis 2 % Gefälle, für Anschluss von SB, PVC, STZG, GGG, HDPE, GFK-Rohren
Wandstärke 150 mm
DIN EN 1917 · DIN V 4034/Teil 1
|
Gerinne-ø mm |
Bauhöhe mm |
Gewicht kg/Stück |
| 300 | 1600 | 6300 |
| 400 | 1600 | 6300 |
| 500 | 1600 | 6300 |
| 600 | 1600 | 6300 |
| 700 | 1600 | 8000 |
| 800 | 1600 | 8000 |
| 900 | 1600 | 8500 |
| 1000 | 1600 | 9000 |
Zuschläge für Fertigteilschacht | DN 1500
- Dichtungselement für SB, PVC, STZG-L, GGG, HDPE, GFK-Rohre
- Abwinkelung im Betongerinne
- Seitenzulauf im Betongerinne
- Durchlaufreduzierung im Betongerinne
- Gerinnegefälle 2 - 10 cm
- Gerinnegefälle größer 10 cm
- Muffengefälle 2 % - 8 %
- Muffengefälle ab 9 %
- Zuschlag für STZG-Gerinne
Fertigteilschacht | DN 2000 |
Schachtunterteil | 2000
mit Betongerinne gerade, scheitelhoch, bis 2 % Gefälle, für Anschluss von SB, PVC, STZG, GGG, HDPE, GFK-Rohren
Wandstärke 150 mm
DIN EN 1917 · DIN V 4034/Teil 1
|
Gerinne-ø mm |
Bauhöhe mm |
Gewicht kg/Stück |
| 300 | 2200 | 7100 |
| 400 | 2200 | 7100 |
| 500 | 2200 | 7100 |
| 600 | 2200 | 9000 |
| 700 | 2200 | 10000 |
| 800 | 2200 | 10000 |
| 900 | 2200 | 10000 |
| 1000 | 2200 | 15000 |
| 1100 | 2200 | 15000 |
| 1200 | 2200 | 15000 |
Zuschläge für Fertigteilschacht | DN 2000
- Dichtungselement für SB, PVC, STZG-L, GGG, HDPE, GFK-Rohre
- Abwinkelung im Betongerinne
- Seitenzulauf im Betongerinne
- Durchlaufreduzierung im Betongerinne
- Gerinnegefälle 2 - 10 cm
- Gerinnegefälle größer 10 cm
- Muffengefälle 2 % - 8 %
- Muffengefälle ab 9 %
- Zuschlag für STZG-Gerinne
- Zuschlag für Rohranschlussstutzen ab SBR-Anschl. DN 1100
