Bodenteile für Tiefbau / Umwelttechnik

Schachtring mit Boden | Neue DIN

Bodenteile ohne Gerinne

DIN EN 1917 · DIN V 4034/Teil 1

DN 1000

Boden-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
1000 500 910 120
1000 1000 1432 120

DN 1200

Boden-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
1200 500 760 135
1200 1000 1962 135

DN 1500

Boden-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
1500 500 1810 150
1500 1000 2770 150

DN 2000

Boden-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
2000 500 2465 150
2000 1000 4930 150

TOPLINER®-PRO-Schachtring mit Boden | Neue DIN

TOPLINER®-PRO-Bodenteile ohne Gerinne

DIN EN 1917 · DIN V 4034/Teil 1

ø DN 1000

Boden-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
1000 500 910 120
1000 1000 1432 120

ø DN 1200

Boden-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
1200 1000 1980 135

ø DN 1500

Boden-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
1500 500 1450 150
1500 1000 2770 150

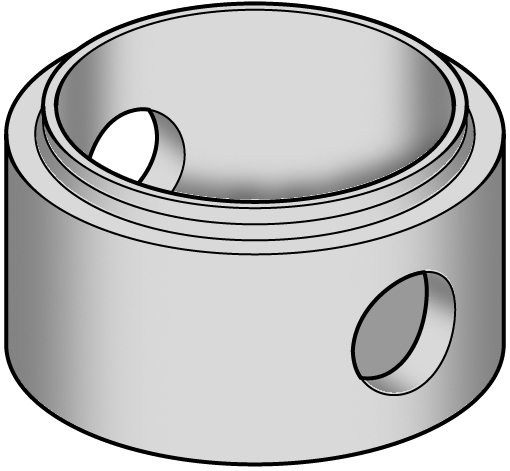

Rohling | Neue DIN

Bodenteile ohne Gerinne bis 2 Öffnungen

DIN EN 1917 · DIN V 4034/Teil 1

DN 1000:

Rohling-ø
mm 		Anschluss-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
1000 bis 250 750 1368 120
1000 bis 400 950 1635 120
1000 bis 500 1050 1957 120
1000 bis 600 1150 2140 120

DN 1200:

Rohling-ø
mm 		Anschluss-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
1200 bis 400 950 1900 135
1200 bis 600 1150 2120 135
1200 bis 800 1350 2450 135

DN 1500:

Rohling-ø
mm 		Anschluss-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
1500 bis 400 930 2700 150
1500 bis 600 1170 3350 150
1500 bis 800 1500 3990 150

DN 2000:

Rohling-ø
mm 		Anschluss-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
2000 bis 500 1000 4930 150
2000 bis 600 1250 5120 150
2000 bis 800 1500 5700 150
2000 bis 900 1750 6380 150
2000 bis 1000 2000 7000 150

Schachtring mit Boden | Alte DIN

Bodenteile | DN 800 - DN 2000

Schachtringe mit nachträglich einbetoniertem Boden

DIN 4034/Teil 2 / Falzverbindung

Boden-ø
mm 		Bauhöhe
mm 		Gewicht
kg/Stück 		Wandstärke
mm
800 500 430 90
800 1000 970 90
1000 500 620 90
1000 1000 1140 90
1200 500 760 90
1200 1000 1230 90
1500 500 980 90
2000 500 1450 90
