Buchten für Oberflächenentwässerung

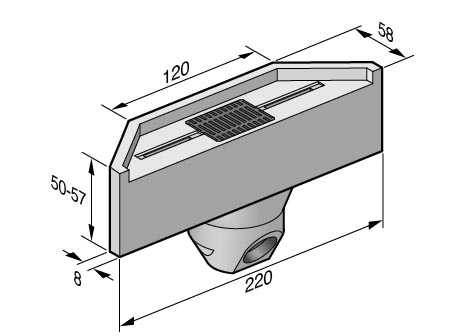

Bucht trapezförmig · H

ohne Absenkung

mit Bordstein H7

Innendurchnesser Breite 30 cm
Außenabmessung Breite 58 cm
  Höhe 57 cm
Baulänge 2,20 m
Bordsteinhöhe 7 cm
Gewicht / Stück ca. 1.100 kg

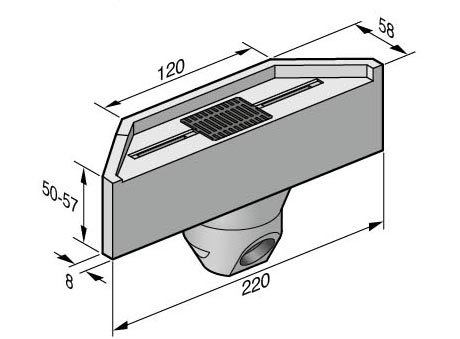

Bucht trapezförmig · HL

Absenkung links

mit Bordstein H7

Innendurchnesser Breite 30 cm
Außenabmessung Breite 58 cm
  Höhe 57 cm
Baulänge 2,20 m
Bordsteinhöhe 7 cm
Gewicht / Stück ca. 1.100 kg

Bucht trapezförmig · HR

Absenkung rechts

mit Bordstein H7

Innendurchnesser Breite 30 cm
Außenabmessung Breite 58 cm
  Höhe 57 cm
Baulänge 2,20 m
Bordsteinhöhe 7 cm
Gewicht / Stück ca. 1.100 kg

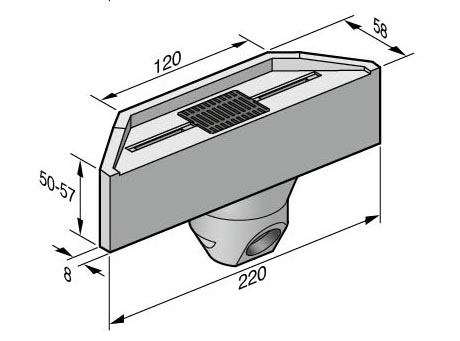

Bucht trapezförmig · HLR

Absenkung beidseitig

mit Bordstein H7

Innendurchnesser Breite 30 cm
Außenabmessung Breite 58 cm
  Höhe 57 cm
Baulänge 2,20 m
Bordsteinhöhe 7 cm
Gewicht / Stück ca. 1.100 kg

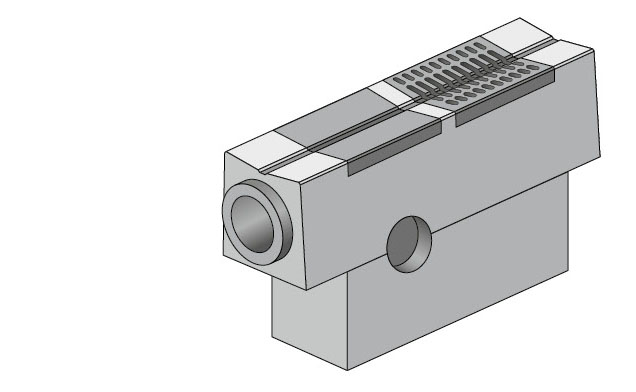

Tauchwandschacht · normal

normal

mit Gefälle zum Schlitz | ohne Innengefälle

Rinnentyp SR 30 SR 30/40
Innendurchnesser ø 30 cm 30 x 40 cm
Breite oben 40 cm 40 cm
Breite unten 45 cm 45 cm
Höhe 95 cm 105 cm
Baulänge 1,5 m 1,5 m
Gewicht / Stück ca. 750 kg ca. 850 kg

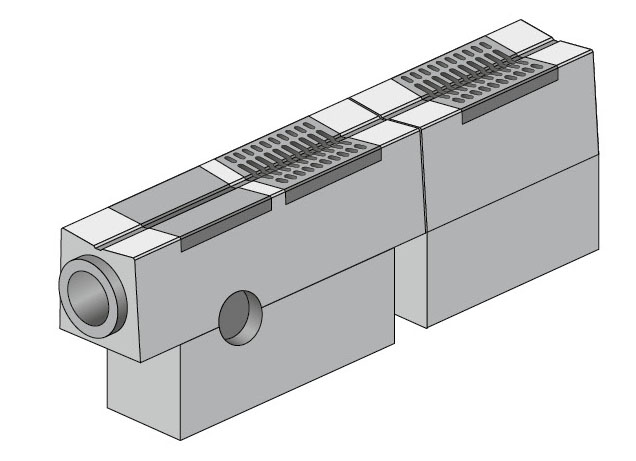

Tauchwandschacht · 2-teilig

mit vorgeschaltetem Schlammfang

mit Gefälle zum Schlitz | ohne Innengefälle

Rinnentyp SR 30 SR 30/40
Innendurchnesser ø 30 cm 30 x 40 cm
Breite oben 40 cm 40 cm
Breite unten 45 cm 45 cm
Höhe 95 cm 105 cm
Baulänge 2,5 m 2,5 m
Gewicht / Stück ca. 1.320 kg ca. 1.450 kg
