Primuss® Schachtsystem
Die neue Generation für Schächte in monolitischer Qualität!
Dicht und dauerhaft - das sind die wichtigsten Anforderungen bei der Anlage von Rohrleitungsnetzen.

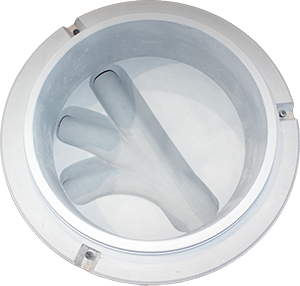

Das RIKI-PRIMUSS® Schachtsystem ist ein Schachtunterteil, das diese Anforderungen in optimaler Weise erfüllt.
- Qualität aus einem Guss | dank monolithischer Fertigung ohne Fuge
- Passgenaue und dichte Anschlüsse | dank millimetergenauer computergestützter Fertigung
- Weniger Ablagerungen und Vermeidung von Stauungen | dank optimaler hydraulischer Verläufe
- Höchste Festigkeit und gleichmäßige Oberflächen | dank dem Einsatz von Hochleistungsbeton
- Ökologische Vorteile | dank vergleichsweise geringem Primärenergieaufwand in der Produktion
- Schnell auf der Baustelle | dank kurzer Produktionszeiten
- Sicher eingebaut | je nach Ausführung mit integrierten Versetzankern
- Passt immer | für jeden Rohranschluss und jeden Durchmesser
RIKI-PRIMUSS®-BASIC | DN 1000
Schachtunterteil | 1000 | für Regen- und Schmutzwasser
monolithisch in einem Guss aus Hochleistungsbeton C 60/75
mit Betongerinne gerade, scheitelhoch, bis 2 % Gefälle, für Anschluss von SB, PVC, GGG, STZG, HDPE, GFK-Rohren
Wassereindringtiefe < 10 mm
DIN EN 1917 · DIN V 4034/Teil 1
|
Gerinne-ø mm |
Bauhöhe mm |
Wandstärke mm |
Gewicht kg/Stück |
| 150 | 700 | 150 | 1500 |
| 200 | 750 | 150 | 1560 |
| 250 | 800 | 150 | 1620 |
| 300 | 850 | 150 | 1930 |
| 400 | 950 | 210 | 1930 |
| 500 | 1050 | 210 | 2256 |
| 600 | 1150 | 210 | 2256 |
Zuschläge für RIKI-PRIMUSS®-BASIC-Schachtsystem
- Dichtungselement für SB, PVC, STZG-L, GGG, HDPE, GFK-Rohre
- Abwinkelung im Betongerinne
- Seitenzulauf im Betongerinne
- Durchlaufreduzierung im Betongerinne
- Gerinnegefälle 2 - 10 cm
- Gerinnegefälle größer 10 cm
- Muffengefälle 2 % - 8 %
- Muffengefälle ab 9 %
- Zuschlag für STZG-Gerinne
RIKI-PRIMUSS®-BASIC | DN 1200
Schachtunterteil | 1200 | für Regen- und Schmutzwasser
monolithisch in einem Guss aus Hochleistungsbeton C 60/75
mit Betongerinne gerade, scheitelhoch, bis 2 % Gefälle, für Anschluss von SB, PVC, GGG, STZG, HDPE, GFK-Rohren
Wassereindringtiefe < 10 mm
DIN EN 1917 · DIN V 4034/Teil 1
|
Gerinne-ø mm |
Bauhöhe mm |
Wandstärke mm |
Gewicht kg/Stück |
| 150 | 700 | 200 | 2200 |
| 200 | 750 | 200 | 2400 |
| 250 | 800 | 200 | 2560 |
| 300 | 850 | 200 | 2770 |
| 400 | 950 | 200 | 3100 |
| 500 | 1050 | 200 | 3360 |
| 600 | 1150 | 200 | 3510 |
| 700 | 1250 | 270 | 3800 |
| 800 | 1350 | 270 | 4100 |
Zuschläge für RIKI-PRIMUSS®-BASIC-Schachtsystem DN 1200
- Dichtungselement für SB, PVC, STZG-L, GGG, HDPE, GFK-Rohre
- Abwinkelung im Betongerinne
- Seitenzulauf im Betongerinne
- Durchlaufreduzierung im Betongerinne
- Gerinnegefälle 2 - 10 cm
- Gerinnegefälle größer 10 cm
- Muffengefälle 2 % - 8 %
- Muffengefälle ab 9 %
- Zuschlag für STZG-Gerinne
RIKI-PRIMUSS®-PRO | DN 1000
Schachtunterteil | 1000 | für Schmutz- und Regenwasser
mit erhöhtem Widerstand bei chemischem Angriff
monolithisch in einem Guss aus Hochleistungsbeton C 80/95
mit Betongerinne gerade, scheitelhoch, bis 2 % Gefälle, für Anschluss von SB, PVC, GGG, STZG, HDPE, GFK-Rohren
Wassereindringtiefe < 5mm
DIN EN 1917 · DIN V 4034/Teil 1
|
Gerinne-ø mm |
Bauhöhe mm |
Wandstärke mm |
Gewicht kg/Stück |
| 150 | 700 | 150 | 1500 |
| 200 | 750 | 150 | 1560 |
| 250 | 800 | 150 | 1620 |
| 300 | 850 | 150 | 1930 |
| 400 | 950 | 210 | 1930 |
| 500 | 1050 | 210 | 2256 |
| 600 | 1150 | 210 | 2256 |
Zuschläge für RIKI-PRIMUSS®-PRO-Schachtsystem
- Dichtungselement für SB, PVC, STZG-L, GGG, HDPE, GFK-Rohre
- Abwinkelung im Betongerinne
- Seitenzulauf im Betongerinne
- Durchlaufreduzierung im Betongerinne
- Gerinnegefälle 2 - 10 cm
- Gerinnegefälle größer 10 cm
- Muffengefälle 2 % - 8 %
- Muffengefälle ab 9 %
- Zuschlag für STZG-Gerinne
RIKI-PRIMUSS®-PRO | DN 1200
Schachtunterteil | 1200 | für Schmutz- und Regenwasser
mit erhöhtem Widerstand bei chemischem Angriff
monolithisch in einem Guss aus Hochleistungsbeton C 80/95
mit Betongerinne gerade, scheitelhoch, bis 2 % Gefälle, für Anschluss von SB, PVC, GGG, STZG, HDPE, GFK-Rohren
Wassereindringtiefe < 5mm
DIN EN 1917 · DIN V 4034/Teil 1
|
Gerinne-ø mm |
Bauhöhe mm |
Wandstärke mm |
Gewicht kg/Stück |
| 150 | 700 | 200 | 2200 |
| 200 | 750 | 200 | 2400 |
| 250 | 800 | 200 | 2560 |
| 300 | 850 | 200 | 2770 |
| 400 | 950 | 200 | 3100 |
| 500 | 1050 | 200 | 3360 |
| 600 | 1150 | 200 | 3510 |
| 700 | 1250 | 270 | 3800 |
| 800 | 1350 | 270 | 4100 |
Zuschläge für RIKI-PRIMUSS®-PRO-Schachtsystem DN 1200
- Dichtungselement für SB, PVC, STZG-L, GGG, HDPE, GFK-Rohre
- Abwinkelung im Betongerinne
- Seitenzulauf im Betongerinne
- Durchlaufreduzierung im Betongerinne
- Gerinnegefälle 2 - 10 cm
- Gerinnegefälle größer 10 cm
- Muffengefälle 2 % - 8 %
- Muffengefälle ab 9 %
- Zuschlag für STZG-Gerinne
